LCD段碼屏應用及驅動方案
2018/1/3 17:59:43 點擊：

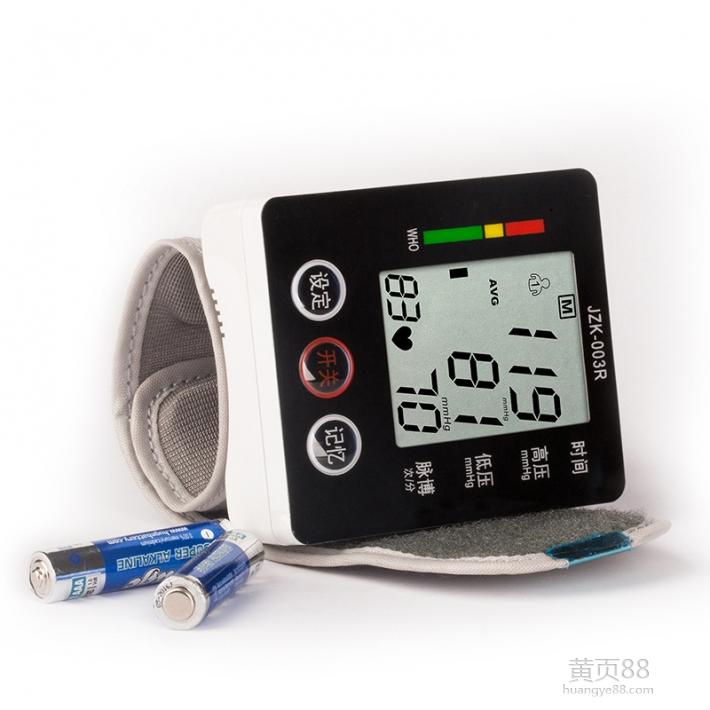

LCD段碼屏往往應用在出貨量比較大的家用消費類電子，比如空調遙控器，小時候帶的電子手表等，都是段碼屏。段碼屏是非標屏，都是客戶定做的，第一次開模費大概一兩千元，廠家一般都會有起訂量的要求，除此之外，它的單位成本相對要比點陣屏要便宜，而且我個人認為顯示的效果要比點陣屏漂亮。
LCD段碼屏的驅動程序跟數碼管的靜態驅動程序一樣，只要我們弄懂了怎樣顯示一個基本單位，根據此基本單位編寫一個字庫表，然后用與(&)和或(|)這兩種位運算符就可以隨心所欲編寫我們要顯示的數字或者形狀。LCD段碼屏有兩種常用的驅動方案:
什么是COM，什么是SEG？用鴻哥的思路來解釋，COM就是橫向上的X坐標，SEG就是縱向上的Y坐標。X坐標與Y坐標組合成一張表格，每格代表一個顯示點。比如HT1621，有4個COM，32個SEG，組成一個32行，每行裝4個點的表格，一共有128個點，也就是最多可以顯示128個點，用數碼管的思路，最多可以顯示128個LED燈。因?yàn)榭v向上有32行，因此Y軸的地址范圍是0到31。每一行X軸上的4個點，我們用一個字節來表示。一個字節有8位，高4位分別代表這個4個點，低4位為空。比如第一行(SEG0行)的第1個(COM3)要顯示，第2個(COM2)要顯示，第3個(COM1)不要顯示，第4個(COM0)不要顯示，那么用一個字節來表示就是十六進制的0xc0.要把這兩個點點亮，只要把X軸的數據設置成0xc0，Y軸的數據設置成0x00，然后放到鴻哥精心研制的seg_display(unsigned char col, unsigned char pag)驅動程序里就可以了.
LCD段碼屏的驅動程序跟數碼管的靜態驅動程序一樣，只要我們弄懂了怎樣顯示一個基本單位，根據此基本單位編寫一個字庫表，然后用與(&)和或(|)這兩種位運算符就可以隨心所欲編寫我們要顯示的數字或者形狀。LCD段碼屏有兩種常用的驅動方案:
第一種：如果單片機內部集成了seg和com引腳的液晶驅動模塊，直接用單片機驅動。
第二種：?jiǎn)纹瑱C(jī)用3個IO口跟HT1621進行通訊，用 HT1621驅動段碼屏。
這節我重點介紹第二種。HT1621有4個COM，分別是com3,com2,com1,com0。有32個SEG，分別是SEG0,SEG1….SEG31。什么是COM，什么是SEG？用鴻哥的思路來解釋，COM就是橫向上的X坐標，SEG就是縱向上的Y坐標。X坐標與Y坐標組合成一張表格，每格代表一個顯示點。比如HT1621，有4個COM，32個SEG，組成一個32行，每行裝4個點的表格，一共有128個點，也就是最多可以顯示128個點，用數碼管的思路，最多可以顯示128個LED燈。因?yàn)榭v向上有32行，因此Y軸的地址范圍是0到31。每一行X軸上的4個點，我們用一個字節來表示。一個字節有8位，高4位分別代表這個4個點，低4位為空。比如第一行(SEG0行)的第1個(COM3)要顯示，第2個(COM2)要顯示，第3個(COM1)不要顯示，第4個(COM0)不要顯示，那么用一個字節來表示就是十六進制的0xc0.要把這兩個點點亮，只要把X軸的數據設置成0xc0，Y軸的數據設置成0x00，然后放到鴻哥精心研制的seg_display(unsigned char col, unsigned char pag)驅動程序里就可以了.
